散料全自動貼片機--T2S
| 型 號： | |
| 電路板面積： | (mm) |
| 理論速度： | (cph) |
| 重復精度： | (mm) |
| 喂料器數量： | |
| 可貼元器件： |
訂購熱線：400-998-9522
詳細介紹

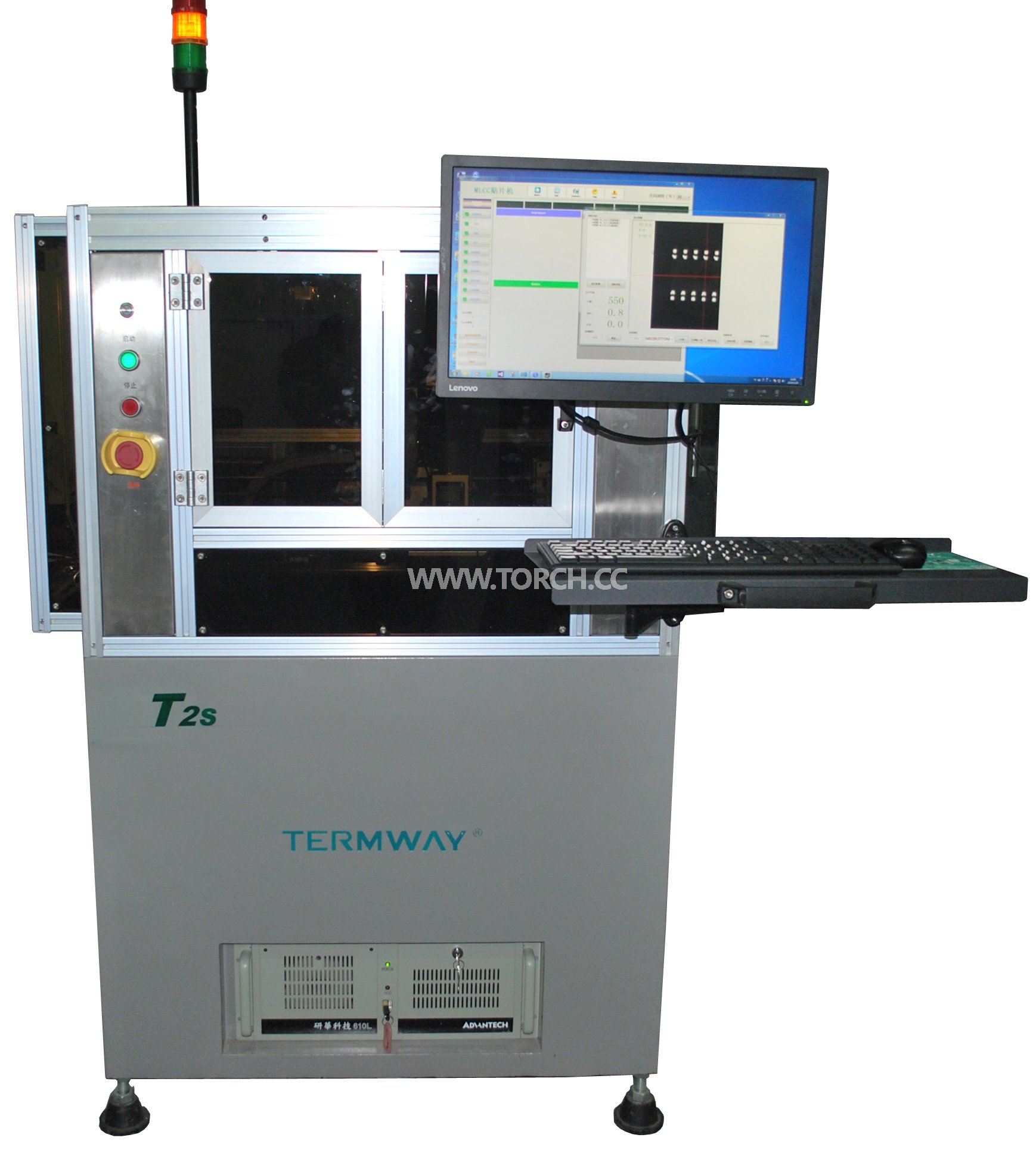

T2S 簡介：
T2S散料專用全自動貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上高性價比的散料自動貼片設備。 中小型企業、研發中心、軍工企業、研究院所貼片機的智選。可靠貼裝0402，配置視覺對中系統，滿足高精密度0.65mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，沒有絲印焊錫膏的方形PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
T2S 特色：
1、一款可以自動貼裝散裝元器件的自動貼片機。
2、最多可滿足60種散料的貼裝。
3、可以貼裝IC的最大面積：20*20mm。
4、整機采用花崗巖一體化設計制造的高精密運動平臺技術，有效保證貼片機長期使用的可靠性和穩定性。
5、整機采用精密導軌，有效提高貼片精度。
6、整機采用高清晰工業相機，完成高精密元器件的視覺對位貼裝。
7、配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機散料的貼片精度。
8、可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。同時可以導入電路板數據，方便小批量多品種產品的生產模式。
9、整機配置5支吸嘴。可由軟件提示手動更換吸嘴。
10、電路板定位裝置，方便各種電路的貼裝。
11、高性價比散料全自動貼片機，適合新產品打樣生產、科研及個人使用。
選配件：
1、散料盤式供料系統
2、吸嘴(5 種吸嘴，可以接受異形件的吸嘴定制)
技術參數
| 型號 | T2S |
| 最大電路板面積 | 350×210mm |
| 最大移動范圍 | 410×320mm |
| Z軸最大移動范圍 | 10mm |
| 典型貼片速度 | 1500cph左右 |
| 重復貼片精度 | ±0.06mm |
| 對位方式 | 視覺對位 |
| 可以貼裝元器件 | 0402以上阻容件和20mm以下IC |
| 編程方式 | 自動數據導入/影像學習/鍵盤輸入 |
| 傳動方式 | 采用工業雙同步帶傳動 |
| 帶式喂料器 | 可選配8mm,12mm,16mm,24mm電動喂料器 |
| 喂料器數量 | 可以放置46把8MM GF 款喂料器 |
| IC盤數目 | 最多1個，此時只能放置24把8MM GF 款喂料器 |
| 散料盤數量 | 可以放置兩組共60個散料機構（不放其它供料裝置），選配多個散料盤可以擴展到多種料。 |
| 操作系統 | WINDOWS XP |
| 壓縮空氣 | 80psi（0.5Mpa） ，氣源需要外接氣源 |
| 電源 | 220v，50Hz，2kw |
| 重量 | 360kg |
| 外形體積 | 875*925*1165mm |
